Sandwich-Dachpaneele ab Lager Nettetal

ISODACH 40 mm PIR · 1. Wahl

Ständig auf Lager – sofort verfügbar und kurzfristig lieferbar.

29,90 €/m² netto zzgl. MwSt.

Ausführung

Außenschale: RAL 7016 Anthrazit, 25 µm Polyesterbeschichtung, mit Schutzfolie

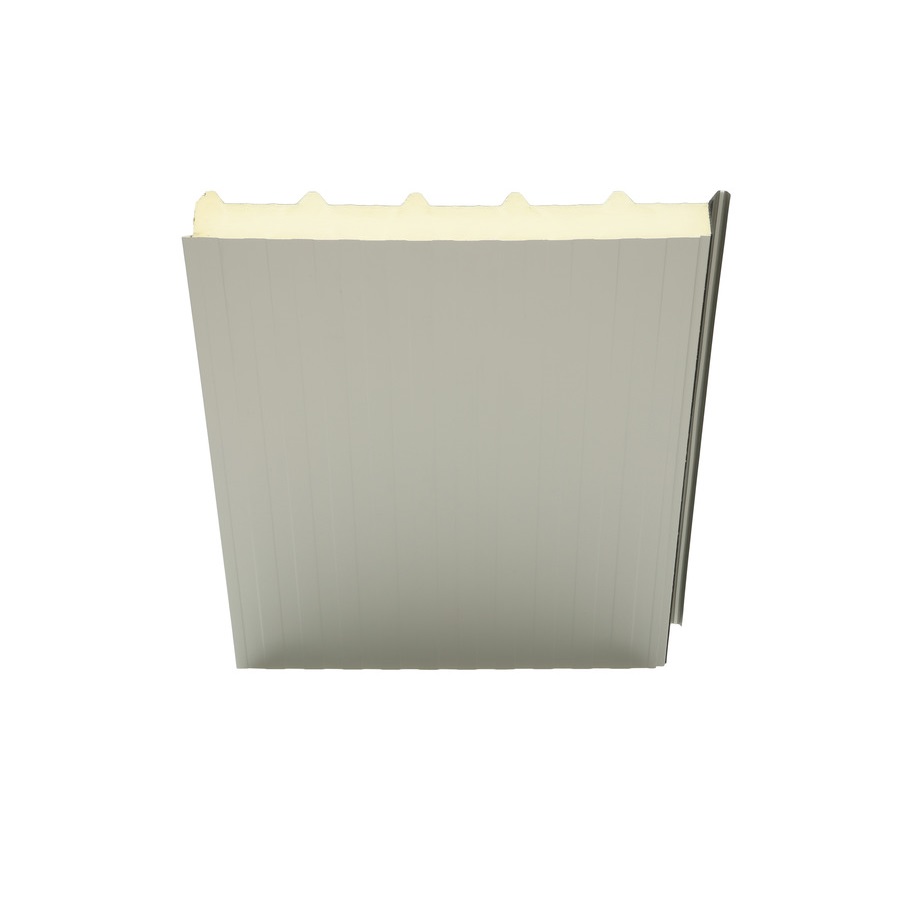

Innenschale: RAL 9002 Grauweiß, 25 µm Polyesterbeschichtung, mit Schutzfolie
Dämmkern: 40 mm PIR
Baubreite: 1.000 mm
Qualität: 1. Wahl

Zuschnitt und Zubehör

Auf Wunsch schneiden wir die Paneele auf Ihr benötigtes Maß zu.

Kantteile nach Maß
Befestigungsschrauben
Kalotten

Ständig verfügbare Längen

3.000 mm3.500 mm4.000 mm5.000 mm6.000 mm7.000 mm8.000 mm9.000 mm10.000 mm11.000 mm12.000 mm13.000 mm

Abholung und Lieferung: Abholung direkt ab Lager in 41334 Nettetal. Lieferung gegen Aufpreis in einem Umkreis von bis zu 200 km möglich.

Paneelprofi Dach und Wand
Lötsch 39 · 41334 Nettetal
Telefon: 0162 6142256

• einzigartiges 5-Vollsicken Dämmpaneel
• höchste statische Beanspruchung
• beste Qualitätsgüte durch hochmoderne Produktionsanlagen.

Sie erfüllen alle Anforderungen der ISO 9001:2008!
• anwenderfreundliche Baubreite von 1.000 mm
• 2-Komponenten-Dichtungssystem im Längsstoß- und Überlappungsbereich
• Kernstärken 20, 30, 40 , 60, 80, 100, 120 und 150 mm
• „made in Germany”

FERTIGUNGSTOLERANZEN:

DIN EN 14509
Alle zur Paneelproduktion verwendeten Materialien entsprechen den technischen Normen und Bestimmungen.
Die Grenzabmessungen stimmen überein mit der DIN EN 14509 – Anhang D.

Elementlänge

Elementlänge    ≤ 3.000 mm ±   5 mm
Elementlänge    ≥ 3.000 mm ± 10 mm
Elementbreite        ±   2 mm
Elementdicke
Elementdicke   ≤ 100 mm    ±   2 mm
Elementdicke       ≥ 100 mm ±   2 %

Längs- und Querwölbung

2 mm / m Länge, jedoch nicht mehr als 10 mm
8,5 mm / m Breite bei ebenen Profilen h ≤ 10 mm
10 mm / m Breite bei anderen Profiltiefen h ≥ 10 mm

DECKSCHICHTEN:

Außenseite: Stahlblech 0,6 / 0,5 mm, bandverzinkt 275 g/m² mit 25 µm Polyesterlackierung
≥280 MPa oder ≥320 MPa (nach DIN 18807 Teil 3)
Innenseite: Stahlblech 0,5 / 0,4 mm, bandverzinkt 275 g/m² mit 25 µm Polyesterlackierung
≥280 MPa (nach DIN 18807 Teil 3)

OBERFLÄCHENAUSFÜHRUNG:

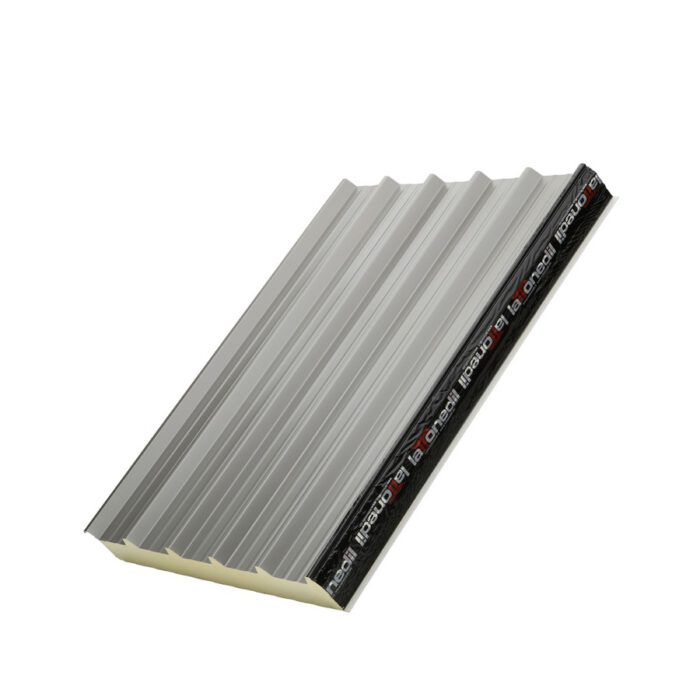

Außenseite: Trapezprofil 37/200 mm nach DIN 18807.
Innenseite: leicht liniert (45,5/45,5 mm) gegen Aufpreis
Innenseite eben – jedoch dann produktionstechnisch
bedingt optische Einschränkungen möglich.

DÄMMKERN:

Poly-Isocyanurat-Hartschaum PIR WLS 023 ca. 96 %
geschlossenzellig, ganzflächig mit den Stahldeckschichten verbunden

FERTIGUNGSLÄNGEN/GEWÄHRLEISTUNG:

Bis max. 22.000 mm, je nach Paneelstärke. Bei Paneelstärken 20 bis 60 mm Kernstärke wird eine max. Lieferlänge von 16.000 mm empfohlen, um Paneelverformungen sowie Stauchknicke beim Be- und Entladen und Verlegen der Paneele zu vermeiden. Ein Paneelstoß (Überlappung) der Dachpaneele wird hier empfohlen (siehe Detailzeichnungen Lattonedil).

LUFTSCHALLDÄMMUNG:

R_w(C:C_tr) 25 dB nach EN 14509:2007

PRÜFUNGEN:

• Allgemeine bauaufsichtliche Zulassung als Dach- und Wandpaneel, Z-10.4-658 DIBt Berlin.
• SCHLAGREGENDICHTHEIT nach EN 14509, IFT Rosenheim.
• LUFTDURCHLÄSSIGKEIT nach EN 12865, EN 1027 u. prEN 15601, IFT Rosenheim

GÜTEÜBERWACHUNG:
iS -engineering Darmstadt, TU Darmstadt, MFPA Leipzig

VERBANDSMITGLIED:
FIW München, IBU Berlin, IFBS

WERKSÜBERWACHUNG:
ISO 9001:2008, CE-Kennzeichnung CSI 0497

BRANDSCHUTZ:

PIR B-s2;d0 laut Prüfung EN 13501.1
Euro-Class B-s2;d0
