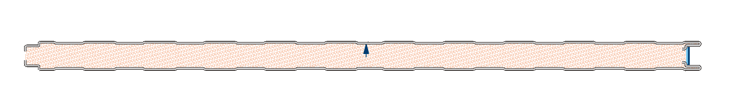

leichte, stabile und optisch variable Wandverkleidung mit planungsfreundlichem Rastermaß von 1.000 mm,
Kernstärken von 40 bis 100 mm
Kernstärken von 40 bis 100 mm
0%
Beschreibung
• leichtes und stabiles Wand- und Deckenpaneel
• architektonisches Wandsystem für anspruchsvolle Fassadengestaltung
• rationelle Lösung beim Innenausbau von Wand- und Deckenverkleidungen
• architektonisches Wandsystem für anspruchsvolle Fassadengestaltung
• rationelle Lösung beim Innenausbau von Wand- und Deckenverkleidungen
• rasterfreundliche Baubreite von 1.000 mm
• 2-Komponenten-Dichtungssystem im Längsstoß- und Überlappungsbereich
• Kernstärken von 40, 60, 80 und 100 mm (weitere Kernstärken 120 – 200 mm siehe Isopar® FRIGO)
• 2-Komponenten-Dichtungssystem im Längsstoß- und Überlappungsbereich
• Kernstärken von 40, 60, 80 und 100 mm (weitere Kernstärken 120 – 200 mm siehe Isopar® FRIGO)
FERTIGUNGSTOLERANZEN:
DIN EN 14509
Alle zur Paneelproduktion verwendeten Materialien entsprechen den technischen Normen und Bestimmungen.
Die Grenzabmessungen stimmen überein mit der DIN EN 14509 – Anhang D.
Elementlänge
Elementlänge ≤ 3.000 mm ± 5 mm
Elementlänge ≥ 3.000 mm ± 10 mm
Elementbreite ± 2 mm
Elementdicke
Elementdicke ≤ 100 mm ± 2 mm
Elementdicke ≥ 100 mm ± 2 %
Längs- und Querwölbung
2 mm / m Länge, jedoch nicht mehr als 10 mm
8,5 mm / m Breite bei ebenen Profilen h ≤ 10 mm
10 mm / m Breite bei anderen Profiltiefen h ≥ 10 mm
DECKSCHICHTEN:
Außenseite: Stahlblech 0,6 / 0,5 mm, bandverzinkt 275 g/m² mit 25 µm Polyesterlackierung ≥280 MPa
oder ≥320 MPa (nach DIN 18807 Teil 3)
Innenseite: Stahlblech 0,5 / 0,4 mm, bandverzinkt 275 g/m² mit 25 µm Polyesterlackierung ≥280 MPa
(nach DIN 18807 Teil 3)
OBERFLÄCHENAUSFÜHRUNG:
Außenseite: leicht liniert, UNICO oder glatt.
Innenseite: leicht liniert (45,5/45,5 mm) gegen Aufpreis
Innenseite eben – jedoch dann produktionstechnisch
bedingt optische Einschränkungen möglich.
DÄMMKERN:
Poly-Isocyanurat-Hartschaum PIR WLS 023 ca. 96 %
geschlossenzellig, ganzflächig mit den Stahldeckschichten verbunden.
FERTIGUNGSLÄNGEN/GEWÄHRLEISTUNG:
Bis max. 22.000 mm, je nach Paneelstärke. Bei Paneelstärken 40 bis 80 mm Kernstärke wird eine max. Lieferlänge von 16.000 mm empfohlen, um Paneelverformungen sowie Stauchknicke beim Be- und Entladen und Verlegen der Paneele zu vermeiden.
LUFTSCHALLDÄMMUNG:
Rw(C:Ctr) 25 dB nach EN 14509:2007
PRÜFUNGEN:
• Allgemeine bauaufsichtliche Zulassung als Dach- und Wandpaneel, Z-10.4-658 DIBt Berlin.
• SCHLAGREGENDICHTHEIT nach EN 14509, IFT Rosenheim.
• LUFTDURCHLÄSSIGKEIT nach EN 12865, EN 1027 u. prEN 15601, IFT Rosenheim
GÜTEÜBERWACHUNG:
iS -engineering Darmstadt, TU Darmstadt, MFPA Leipzig
VERBANDSMITGLIED:
FIW München, IBU Berlin, IFBS
WERKSÜBERWACHUNG:
ISO 9001:2008, CE-Kennzeichnung CSI 0497
BRANDSCHUTZ:
PIR B-s2;d0 laut Prüfung EN 13501.1
Euro-Class B-s2;d0
